Entreplanta de acero
Precio:
7.490,00 €
Sin impuestos

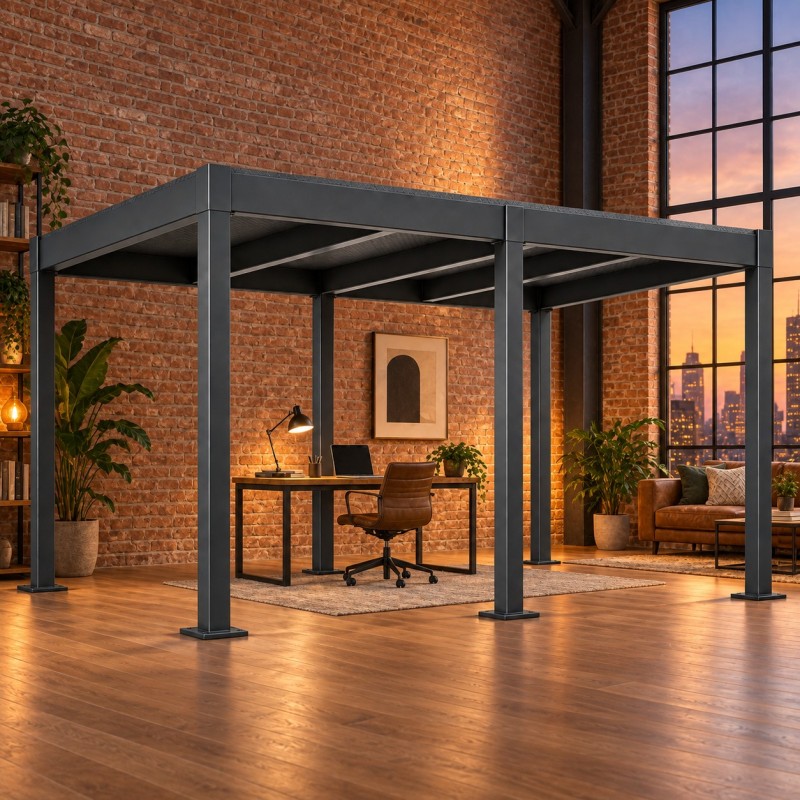

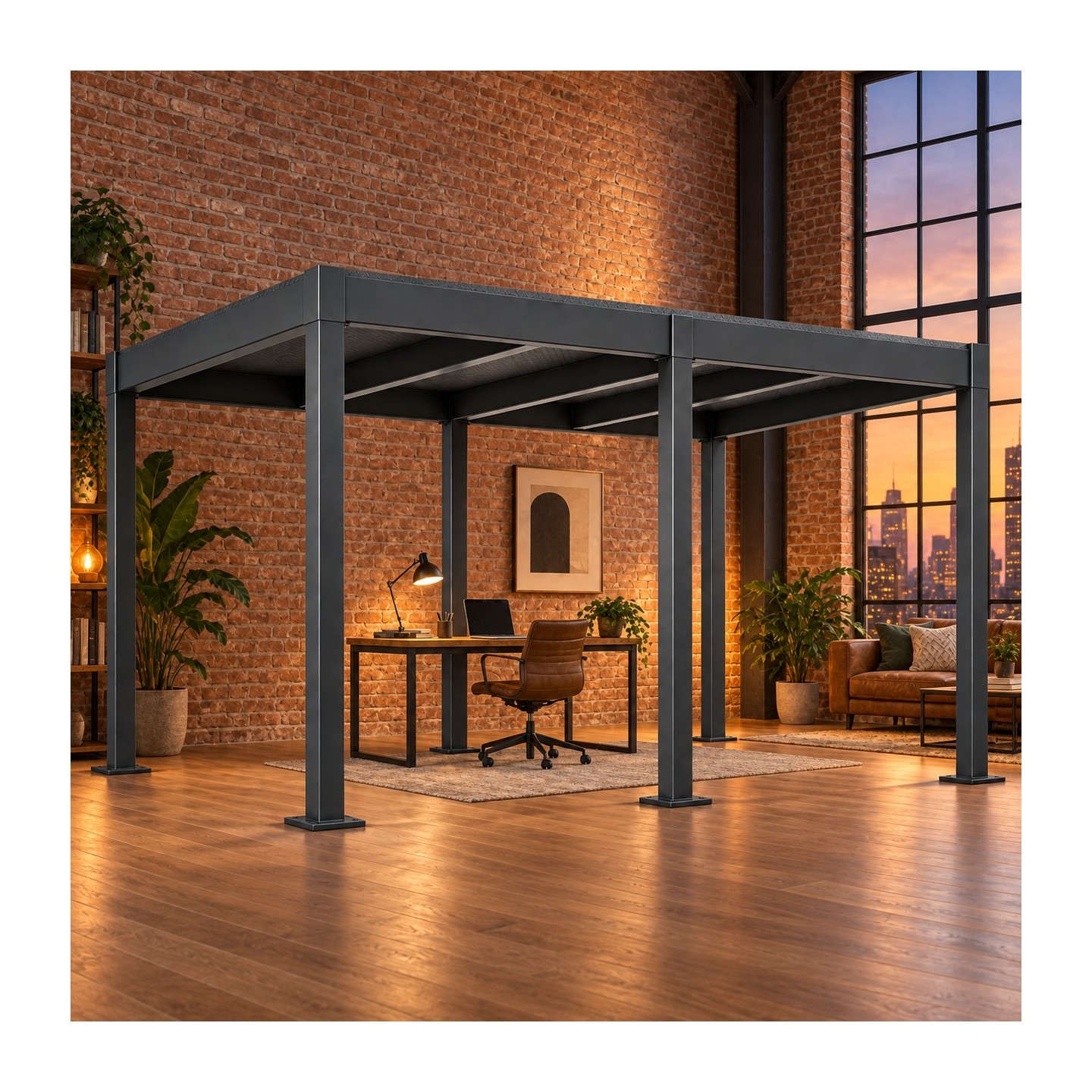

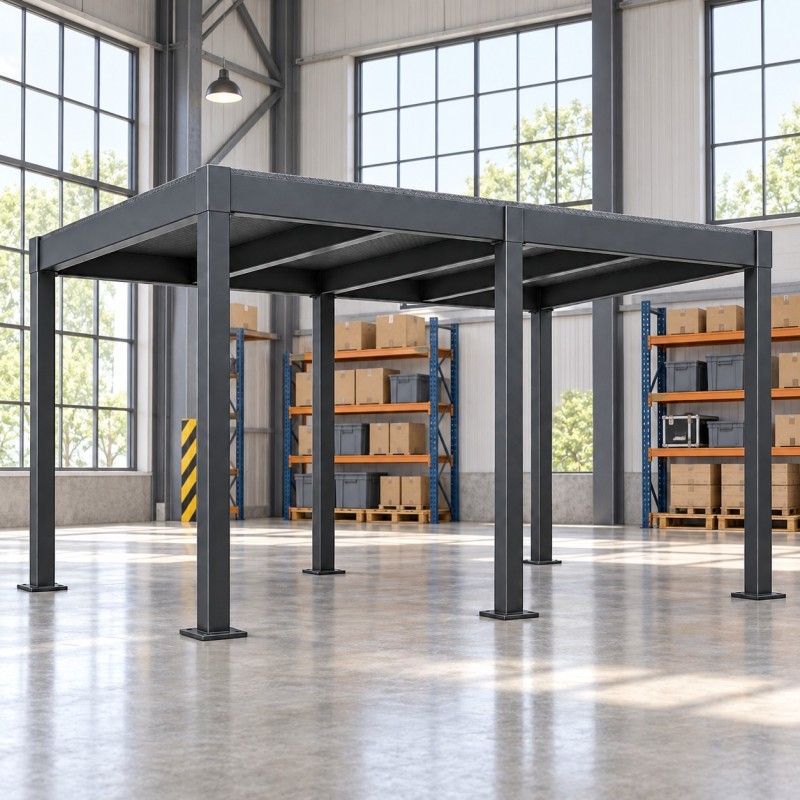

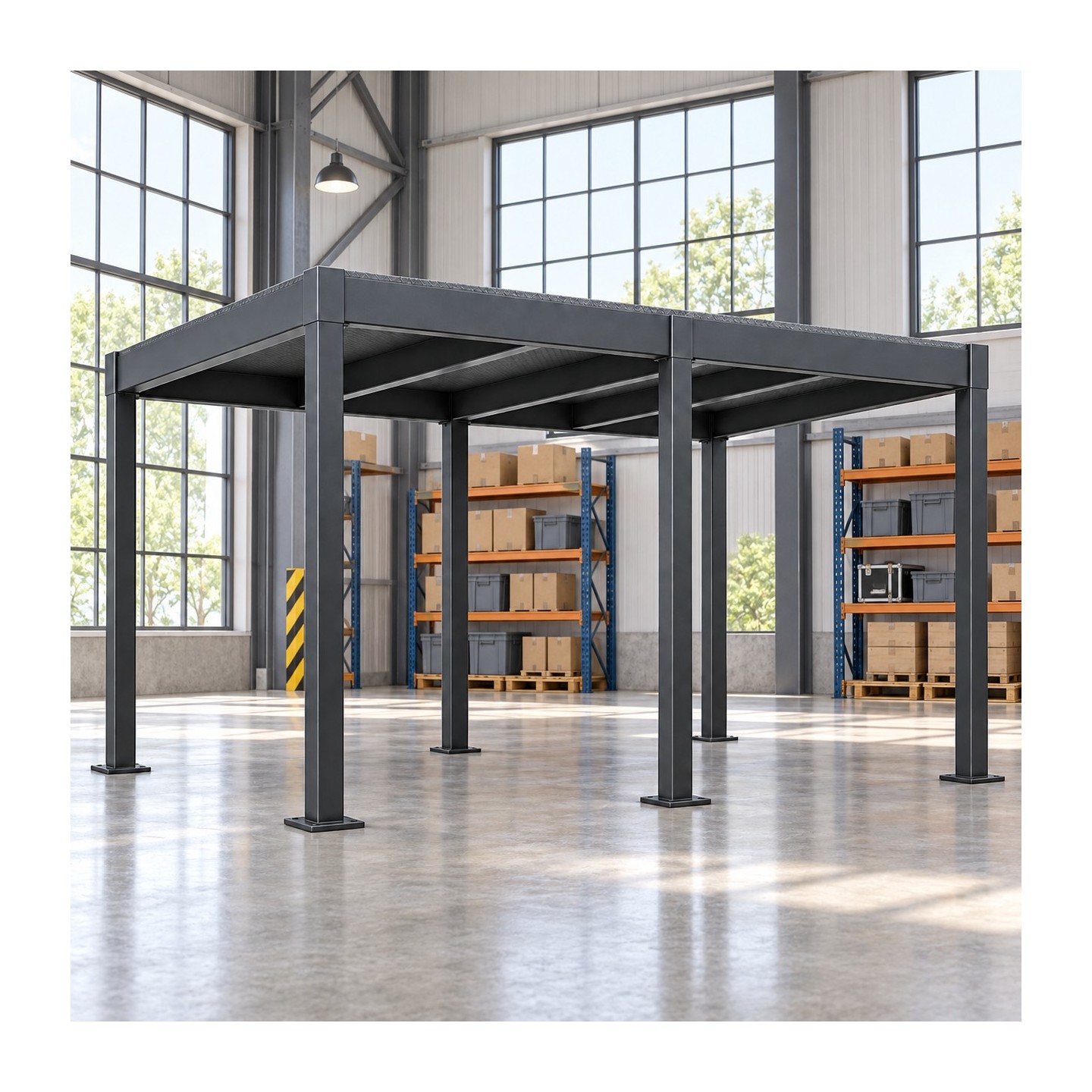

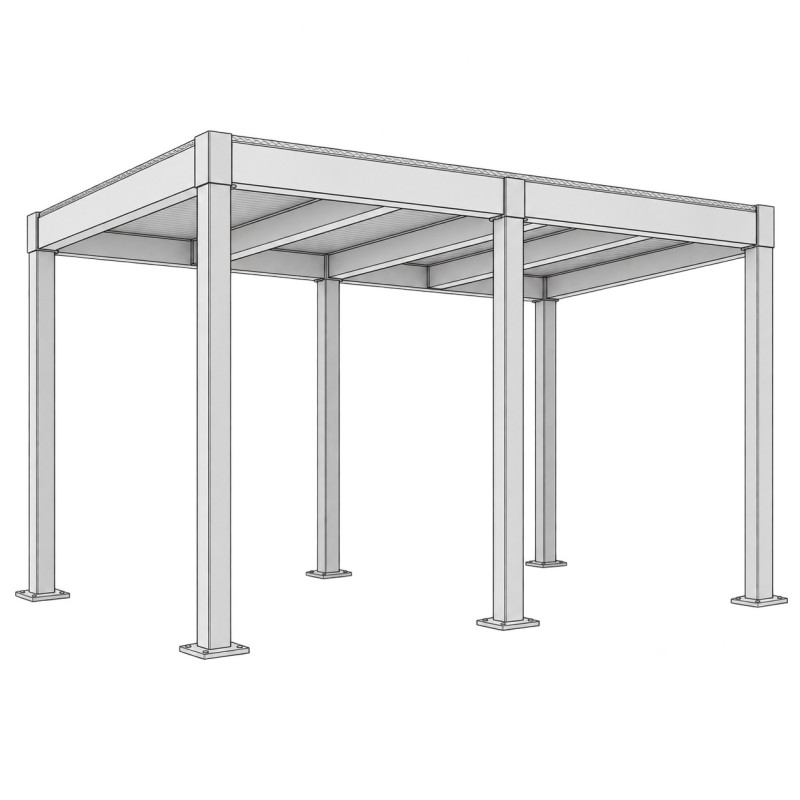

La Entreplanta de acero es una entreplanta metálica autoportante, soldada, para talleres, garajes, estudios, tiendas y pisos con techos altos. Las vigas perimetrales soportan una retícula de viguetas intermedias, y los pilares cuadrados, con placas base, se anclan a un suelo de hormigón.
Se pide la plataforma; escalera y barandilla no están incluidas y se añaden aparte, con la misma familia de perfiles y el mismo color; la barandilla es obligatoria en cada borde abierto. La estructura estándar está diseñada para 250 kg/m² uniformemente repartidos, suficiente para almacenaje ligero, oficina o zona de dormir pero no para palets ni estanterías, y los pilares se sitúan donde no estorben abajo.
La estructura es de acero estructural S235JR. El suelo es de chapa de acero de serie, o se prepara para madera o tramex bajo pedido. Como añadidos: escalera recta de acero con pasamanos, portillo o hueco de carga y la barandilla obligatoria en cada borde abierto, con pasamanos a 1100 mm, listón intermedio y rodapié de 150 mm. La estructura se laca en polvo en cualquier color RAL; para espacios sin calefacción o húmedos recomendamos galvanizado en caliente bajo el lacado.
La plataforma estándar mide 6000 x 3000 mm, con dos vanos sobre seis pilares, la plataforma a 2500 mm y aprox. 2350 mm de altura libre debajo; otras superficies y alturas se hacen a medida. Se pide mediante presupuesto, que parte del precio indicado para la versión estándar: solicítalo desde esta página indicando el espacio, su altura, la superficie y el uso; respondemos en 24 horas en días laborables. Una estructura reforzada para 350 o 500 kg/m² y el cálculo estructural para la autoridad de obras están disponibles bajo pedido.
Un segundo nivel, soldado en acero

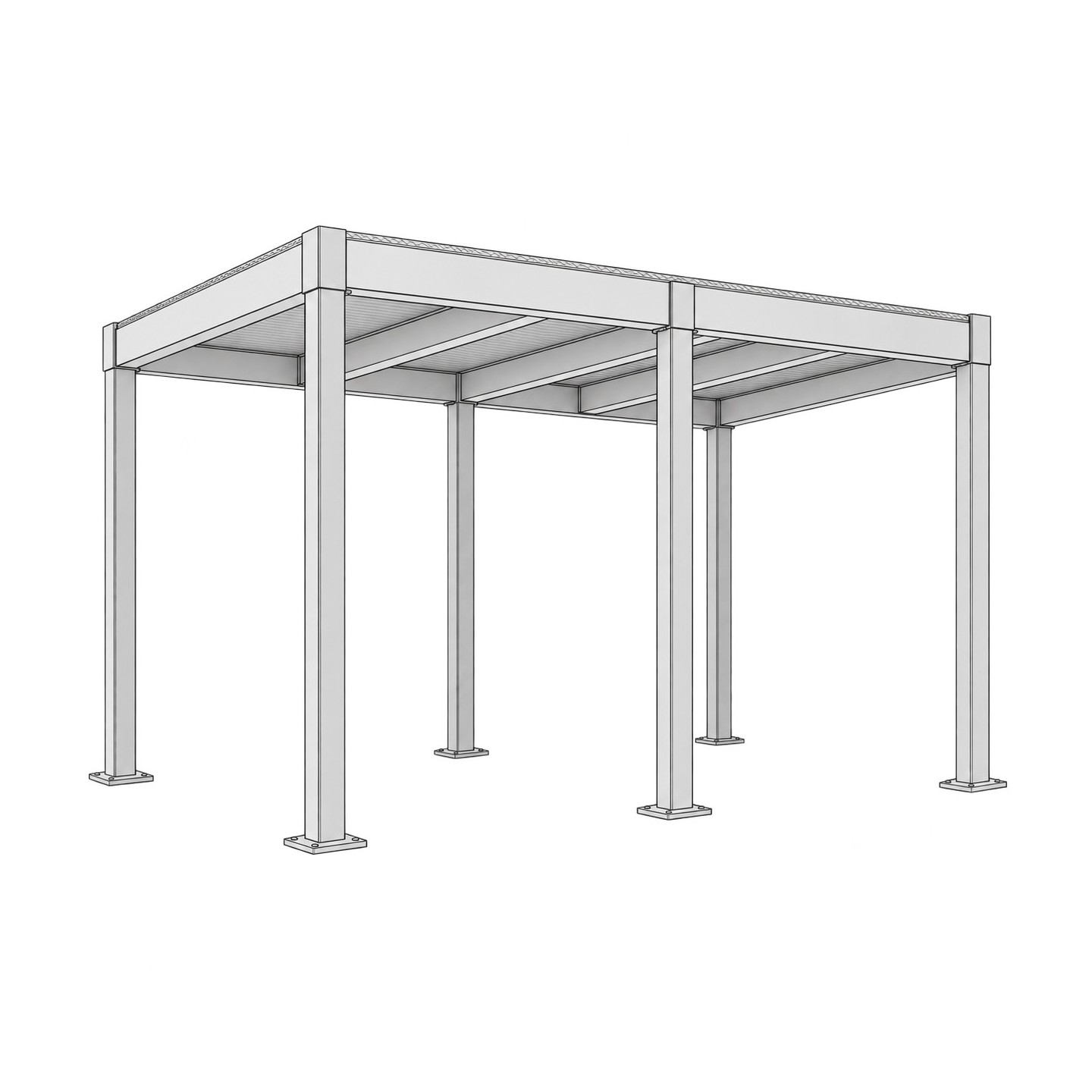

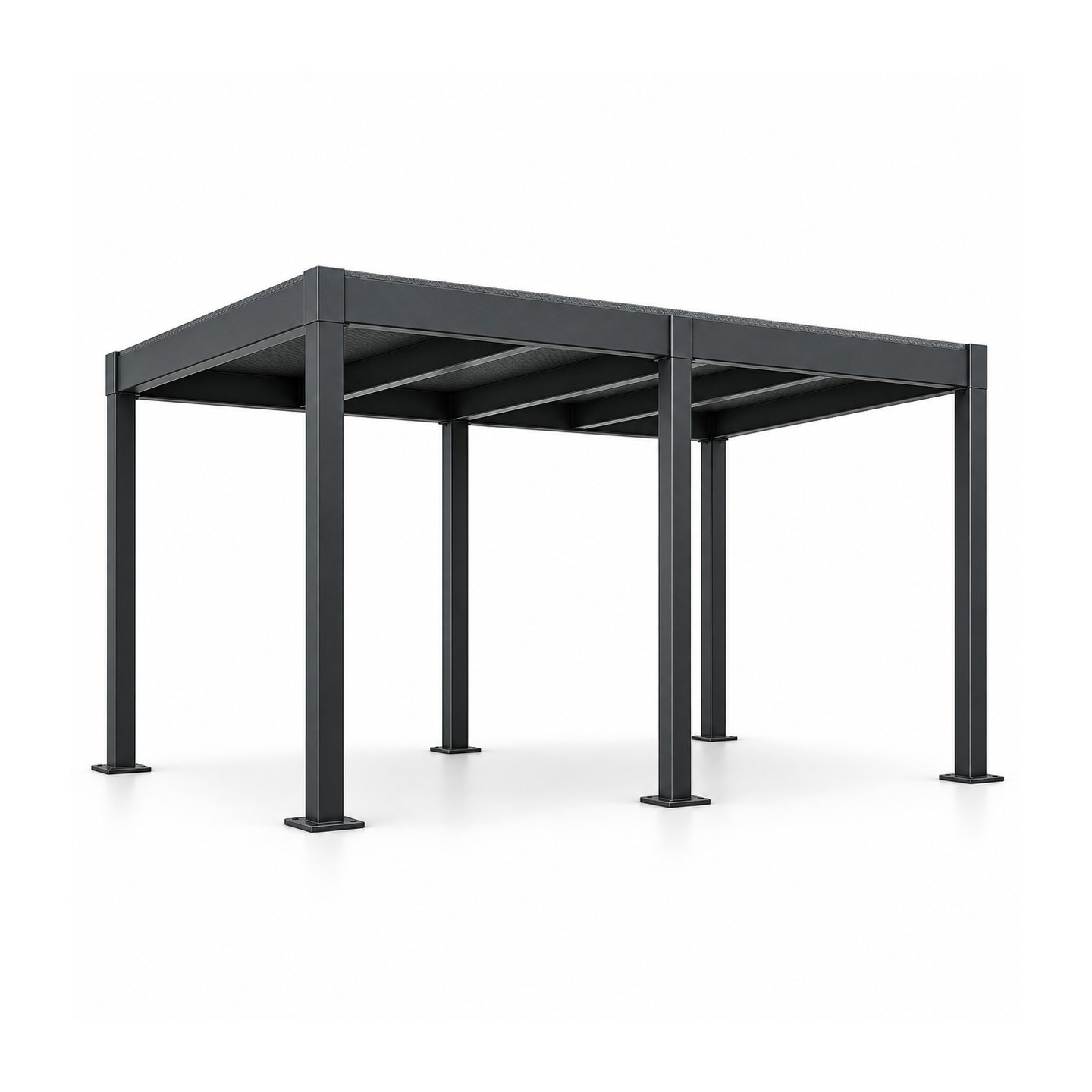

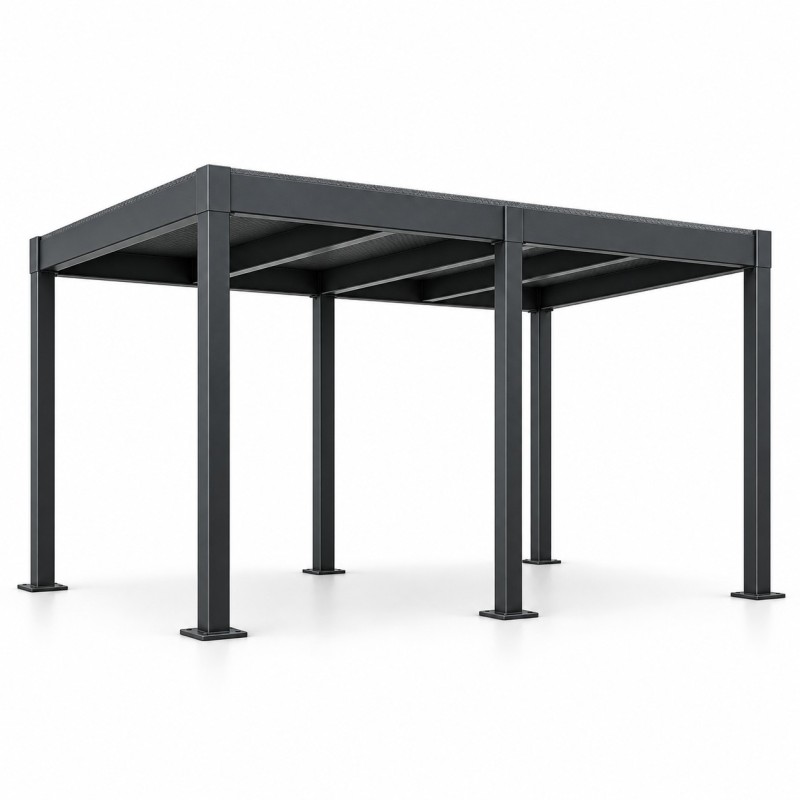

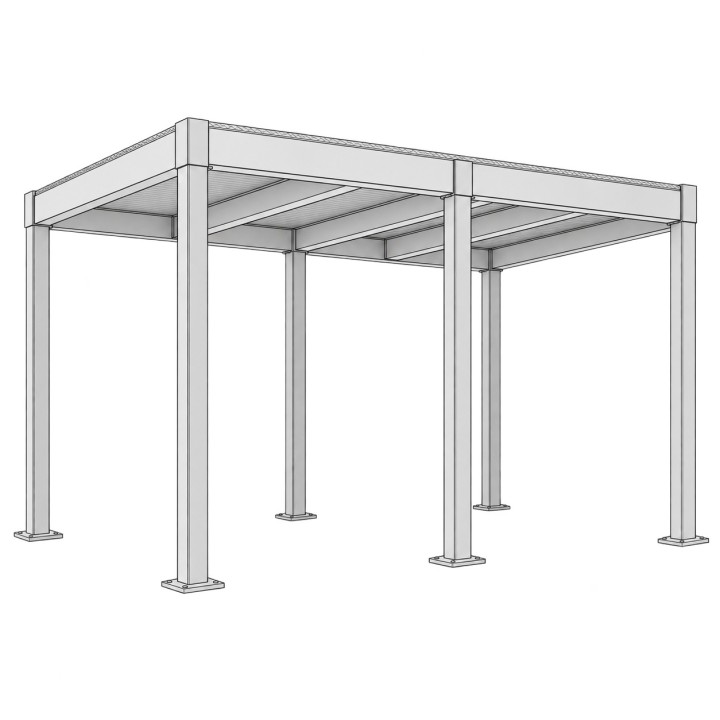

La Entreplanta de acero es un suelo elevado autoportante para espacios con altura de sobra: talleres, garajes, estudios, tiendas y pisos con techos altos. La estructura es clara y honesta: las vigas perimetrales soportan una retícula de viguetas intermedias, y los pilares cuadrados sobre placas base llevan la carga hasta el suelo.
El pedido básico es la propia plataforma. Así pagas por lo que de verdad necesitas, y el acceso y la protección de los bordes se adaptan a cada espacio concreto; todo borde abierto necesita barandilla. La escalera y la barandilla se fabrican con la misma familia de perfiles y en el mismo color, de modo que, una vez añadidas, forman una estructura coherente.
A medida de tu edificio
La plataforma estándar mide 6000 x 3000 mm, con dos vanos sobre seis pilares, el suelo a 2500 mm y aprox. 2350 mm de altura libre debajo; otras medidas se definen en cada proyecto. Una entreplanta nunca es un producto de catálogo, así que cada una se dibuja y se suelda para un local concreto:
- cualquier superficie, desde una pequeña plataforma de almacenaje hasta una que ocupe todo el ancho del local,
- altura del suelo de la plataforma y altura libre inferior acordadas como dos medidas distintas,
- secciones de vigas y pilares según el uso que nos describas: 250 kg/m² de serie, 350 o 500 kg/m² bajo pedido,
- pilares situados donde no estorben en la planta de abajo.
Extras para la plataforma
- Escalera recta de acero con pasamanos, en la posición y la dirección que necesites
- Barandilla, obligatoria en cada borde abierto: pasamanos a 1100 mm, listón intermedio y rodapié de 150 mm
- Portillo o hueco de carga bajo pedido
Materiales y construcción
- Acero estructural S235JR
- Vigas perimetrales en perfiles laminados en caliente, viguetas intermedias en tubo estructural
- Pilares de tubo cuadrado con placas base para anclar a un suelo de hormigón
- Suelo de chapa de acero, o preparado para tablero de madera o rejilla tipo tramex bajo pedido
- Uniones soldadas, atornilladas en los puntos de empalme para el transporte
Acabado
La estructura se limpia y se laca al horno en el color RAL que elijas. El negro mate RAL 9005 y el antracita RAL 7016 son los más pedidos. Para espacios sin calefacción o húmedos recomendamos galvanizado en caliente bajo el lacado.
Pedido
Esta estructura se pide mediante presupuesto: solicítalo desde esta página indicando el espacio, su altura, la superficie que tienes en mente y para qué será la plataforma, y te responderemos en 24 horas en días laborables. El presupuesto parte del precio indicado para la versión estándar e indica las medidas exactas y los añadidos, y el cálculo estructural para la autoridad de obras está disponible bajo pedido; aceptas el presupuesto por correo electrónico. Puedes recoger la estructura gratis en nuestro taller o pedir el envío al precio indicado en tu presupuesto. Para una plataforma compacta de un solo módulo sobre cuatro postes, mira también: Altillo metálico, solo plataforma, a medida.
-
ReferenciaBW-Mezzanine-Platform
-
MaterialAcero soldado
-
AcabadoLacado en polvo, cualquier RAL
-
Plataforma6000 x 3000 mm, dos vanos sobre seis pilares (a medida)
-
Altura de la plataformaPlataforma a 2500 mm; aprox. 2350 mm de altura libre debajo
-
EstructuraPilares 100 x 100 x 4 mm sobre placas base de 200 x 200 x 10 mm, 4 anclajes cada una; vigas principales IPE 140; viguetas 100 x 50 x 3 mm cada 600 mm; vanos de hasta 3000 x 3000 mm; arriostrado o fijado a los muros; anclajes según la solera
-
ProtecciónObligatoria en cada borde abierto: pasamanos a 1100 mm, listón intermedio (hueco máx. 500 mm) y rodapié de 150 mm; la suministramos como añadido, no incluida en el precio de la plataforma
-
AccesoNo incluido; escalera recta de acero con pasamanos disponible como añadido
-
SueloSuelo de acero de serie; madera o rejilla bajo pedido
-
Diseño estructuralSobrecarga de uso 250 kg/m² (2,5 kN/m²) uniformemente repartida además del peso propio: almacenaje ligero, taller, oficina; sin palets, transpaletas ni estanterías; 350 o 500 kg/m² bajo pedido; acero S235JR; cálculo estructural bajo pedido
-
TipoAltillo
-
Nota de seguridadUso únicamente con protección contra caídas y acceso seguro.
